產品名稱:

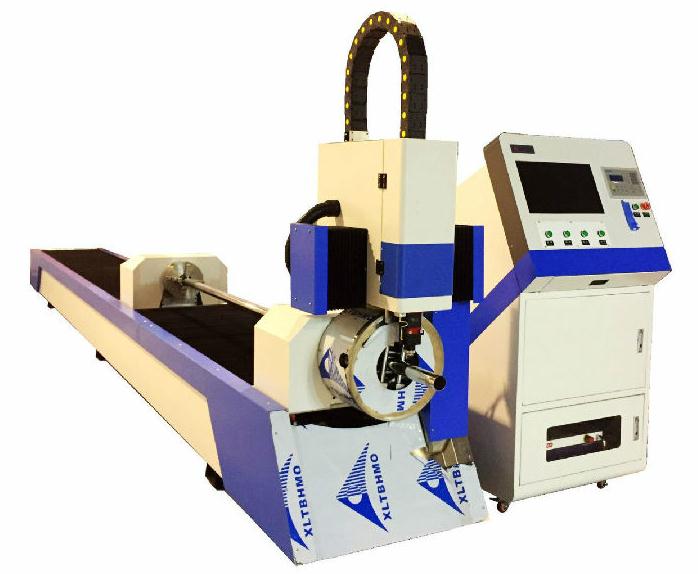

方管數控切割機型號:
YC-XGX
產品摘要:
知名品牌相貫切割機廠家,提供數控方管切割機-鋼管/方管/圓管/槽鋼/角鐵/工字鋼/H型鋼/矩形管數控相貫線切割設備-方管數控切割下料設備-數控方管切割設備-方管等離子切割機-方管相貫線切割機-方管數控相貫線切割機-數控方管切割機價格等相貫線切割設備。
- 產品描述
知名品牌相貫切割機廠家,提供數控方管切割機-鋼管/方管/圓管/槽鋼/角鐵/工字鋼/H型鋼/矩形管數控相貫線切割設備-方管數控切割下料設備-數控方管切割設備-方管等離子切割機-方管相貫線切割機-方管數控相貫線切割機-數控方管切割機價格等相貫線切割設備。本設備采用數字化控制，設備控制軸數有二至六軸等不同機型，可按用戶需求配置；本機除了系統自帶強大編程功能之外，還可以與其他專業建筑結構設計軟件結合，實現CAD/CAM功能。火焰切割可采用氧氣-燃?xì)饽Ｊ剑細獠捎靡胰病⒈椤⒁夯瘹獾龋懈詈穸确秶鷱V；等離子切割采用壓縮空氣，速度快，效率高。
編號
項 目
參 數
1
切割方管、圓管
方管200*200mm；圓管300mm；還可加工槽鋼/角鐵
2
切割方式
等離子
3
等離子切割管壁厚度
1～10mm(可選）
4
有效切割工件長度
6000mm（可選12000mm）
5
切割速度
100～2500mm/min
6
移動速度
100～6000mm/min
7
軸數及運動范圍
X軸：卡盤箱推送管件水平移動軸行程12000mm
Y軸：割炬徑向移動軸行程200mm
Z軸：割炬上升下降軸行程200mm
C軸：卡盤帶管件旋轉軸360°自由回轉
C1軸：輔助支撐從動卡盤軸360°自由回轉
A軸：仿形、弧壓檢測上升下降行程200mm
8
切割長度精度
±2mm
9
切割精度執行標準
按ISO9013-2002 、ISO8206-1991及 JB/T10045.4-1999JB
10
卡盤性質
手動或氣動2爪聯動自定心
11
等離子電源
根據切割要求
12
輔助支撐
1組
13
待割管重量
≦3000Kg
數控方管相貫線切管機前卡盤
全行程夾持，不需要跟換卡爪；軸承座一體式安裝減速機和電機，強度高，穩定性強；齒輪內置、防塵好，磨齒精度高、噪聲小 。 滿足圓管、方管、矩形管、扁管、工字鋼、槽鋼、U型管等各類異型管材的切割。
1.320全行程 在15-320mm夾持范圍內，無需更換卡爪位置，便捷自動化.
2.一體式軸承座傳動精度高、穩定性強。
3.轉動部分采用輕量化優化設計，在保證強度的前提下盡可能的減輕轉動慣量，提高產品的響應速度。
4.齒輪經過磨削及修緣處理，分度精度高，轉動噪音小；
5.主軸有通孔，可以后接通風或吸塵裝置
6.優化設計的同步機構，保證合理范圍內夾持力不變；du特的加工及熱處理工藝，保證同步機構具有定心精度高、夾持力大、使用壽命長、可靠性高等特點；
數控方管切管機后卡盤
四爪自定心卡盤（前后鎖通用）
1.直口連接
2.標配一體式正反爪各一組
3.高精度重復夾持

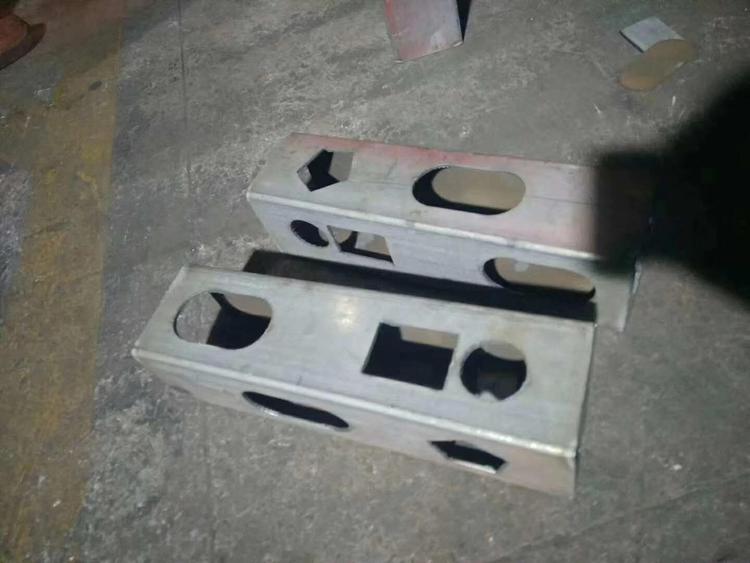

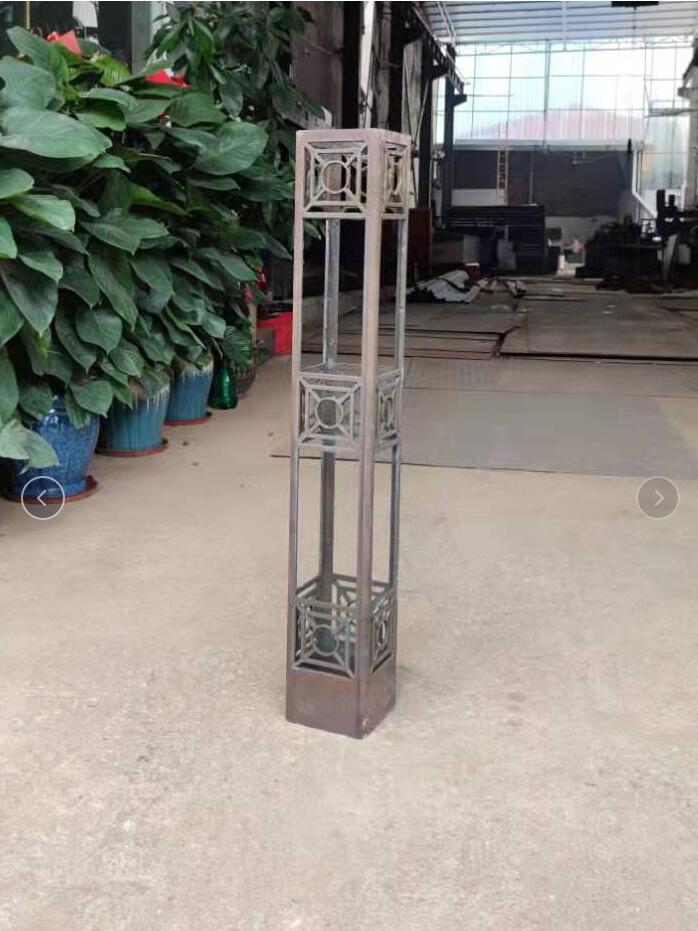

切割樣品：
